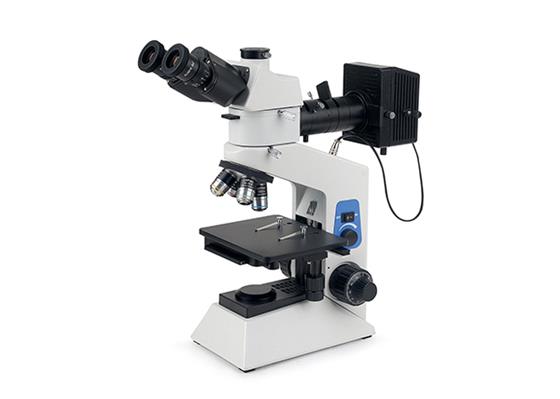

金相顯微鏡的光學系統與機械部件，在出廠前已經裝配成一部完整的光學儀器。但其中某光學部件(如目鏡、物鏡、攝影裝置等)由于保管上的需要(如為了防琢、防塵、防展等)，平時存放在專門的設備中集中保管，到使用時才把這些光學部件安裝在顯微鏡上。金相顯微鏡使用完畢，又要將這些光學部件從顯微鏡架身上拆卸下來，放回專門的保管設備中。今天，我們主要來介紹金相顯微鏡物鏡與目鏡的安裝方法。




　　1、目鏡的安裝

　　金相顯微鏡目鏡的安裝比較簡單，先把目鏡簡上的塑料防塵蓋子取下，然后自目鏡筒上端插入選擇好的目鏡就可以了。若要更換放大倍數不同的目鏡，僅需把原來已安裝好的目鏡從鏡筒中拔出，然后把要用的目鏡擂入目鏡筒中即可，但要注意目鏡是否已和目鏡筒的支承面完全重合。

　　2、物鏡的安裝

　　金相顯微鏡的物鏡是安裝在物鏡轉換器上的。安裝物鏡時，用手轉動粗動手輪，使載物臺升高，同時使載物臺與物鏡轉換器之間保持足夠大的距離，然后將三個放大倍數不同的物鏡按低倍、中倍、高倍的次序分別旋入轉換器的物鏡螺孔中，切不可無次序地安裝。在螺紋未上緊前，不可脫手，以防物鏡掉下而損壞，但也不宜上得太緊，要松緊適中。安裝好后，轉動轉換器，把物鏡轉到工作位置上，此時應聽到轉換器上的彈簧頂尖與楔形槽吻合的輕微“卡嚓”聲。 值得注意的是，旋轉裝上物鏡的轉換器時，要用手指抓住轉換器的邊緣旋轉，不要用手扳著物鏡來推動轉換器，因為這樣操作，容易引起光軸歪斜，損壞物鏡螺紋，影響機械系統與光學系統的同軸性。
